该试验装置可进行流体与试验材料腐蚀及冲蚀复合特性试验。是实验室（流体机械用材料的空蚀、冲蚀特性试验），科研单位及教学用设备。设备主体关键件及管阀件材质为 不锈钢，具有耐腐蚀特性。设备运行时主体振动小，工作稳定，可靠性好，具有较长时间连续工作的能力。系统主流体泵可满足对含沙水的稳定输送，保证系统压力稳定，另外，可保障系统运行安全性，防止系统超压。系统可以实现对物料（主流体及气体）压力、温度及流量等信号的采集；物料流量具有一定的自动调节性能，且可满足调节精度要求。另外，系统运行过程中，可避免固体颗粒对系统管道及设备的堵塞。

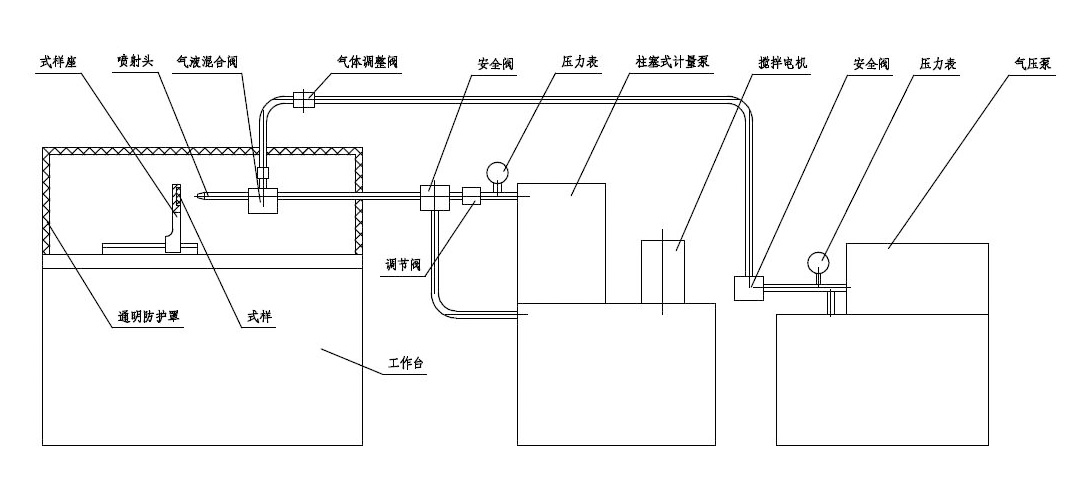

主机采用高钢度框架结构，（如下图）

主机由计量泵、水箱、气源、主体、试验环境箱及控制系统组成；

该机器工作原理是由柱塞计量泵带动液体经过调节阀、安全阀经过气液混合阀通过喷射头将试验介质发射到式样表面上。

喷头材质是用青铜加工而成，其特点耐磨耐腐蚀，其喷口大小可调节。

试样座是使用不锈钢制作而成，试样座是安装在一个可以前后移动导辊上，这样可以使试样座与喷头之间的距离前后调节，从而可以根据喷头与试样之间的距离而做一定的喷射研究。

该设备有压力保护，电流保护，电压保护等从而保证设备的良好运行。

该设备可以做液体喷射和气液混合喷射两种工作方式。

柱塞式计量泵

水箱

水箱容积：1.5m 3；水箱上面带有双向搅拌电机，该搅拌电机在工作中可以不停的旋转搅拌从而可以保证水沙混合比较均匀，水箱上面液位监测， 水箱材质为不锈钢可以耐腐蚀。

试验环境箱

设有喷嘴，喷嘴大小可以互换，可保证主流体向转盘喷射速度达到 15m/s；试样座可以前后调整与喷头的距离，环境箱材质为不锈钢 ，上盖为有机玻璃，在工作中可以观察试验情况；

气源

空压机排气量 0.8 立方/分钟，压力 0.6MPa

试验机在下列条件下正常工作：　

a)温度：10℃-35℃范围内  )湿度：相对湿度≤80%

b)环境：无震动、无腐蚀性介质、无强电磁干扰

c)电源：380V 电压波动±10%，频率波动≤2%

d)安装：稳固水平安装，水平度0.2/1000
