该试验装置可进行流体与试验材料腐蚀及冲蚀复合特性试验。是 实验室（流体机械用材料的空蚀、冲蚀以及腐蚀特性试验），科研单位及教学用设备。设备主体关键件及管阀件材质为不锈钢，具有耐腐蚀特性。设备运行时主体振动小，工作稳定，可靠性好，具有较长时间连续工作的能力。系统主流体泵可满足对含沙水的稳定输送，保证系统压力稳定，另外，可保障系统运行安全性，防止系统超压。系统可以实现对物料（主流体及气体）压力、温度及流量等信号的采集；物料流量具有一定的自动调节性能，且可满足调节精度要求。另外，系统运行过程中，可避免固体颗粒对系统管道及设备的堵塞。

工作过程：

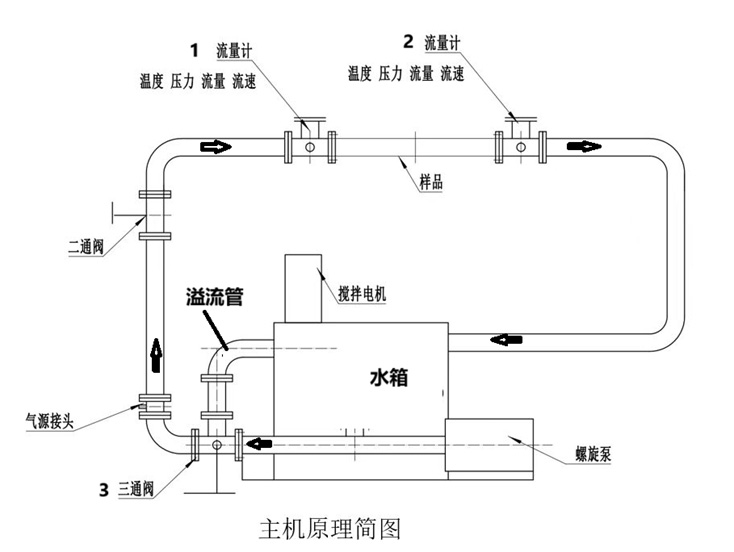

1、搅拌器将料浆罐中的料浆搅拌，使料浆与液体混合受热均匀。液体通过螺旋泵打压到三通阀门3，通过管道到温度传感器、流量计、压力传感器、试样、压力传感器流到水箱。如流量、压力过大可以通过溢流管流进水箱。

2、通过气源接口接入气源可以测试气液对样品的腐蚀空蚀情况。通过温度传感器检测当前的温度并能设置温度并加温。流量计记录通过液体的流量，压力传感器1检测液体进入试样前的压力，传感器2检测试样出口的压力，上位机并能计算两传感器的压力差。

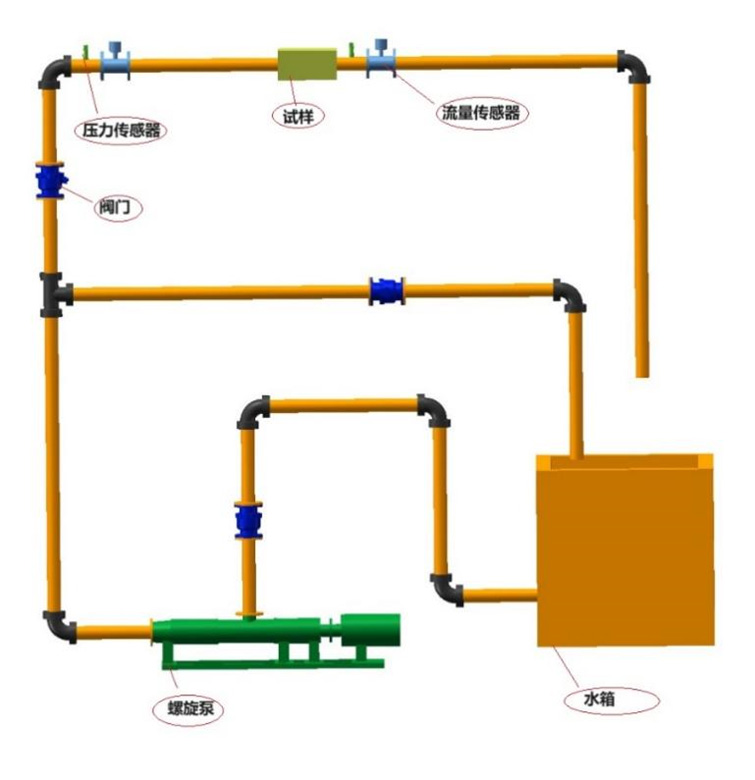

主机采用高钢度框架结构，（如下图）主机由介质箱、气源、主体、试验环境箱及控制系统组成；

该机器工作原理是由气源带动试验介质经过调节阀、安全阀经过气固混合阀通过管道将试验介质发射到式样表面上。管道材质是用304 不锈钢加工而成，其特点耐磨耐腐蚀，其管道口大小可调节。该设备有压力保护，电流保护，电压保护等从而保证设备的良好运行。

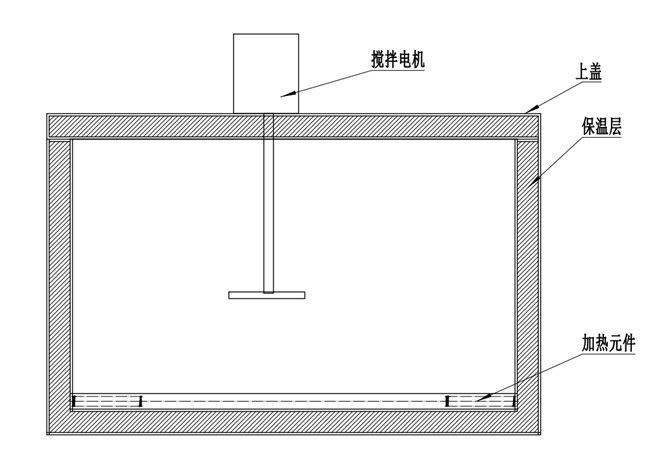

介质箱

容积：0.5m³，箱体上面带有安全阀门，温度传感器等，工作时箱体倒入液体并打开搅拌电机进行搅拌，搅拌均匀后通过螺旋泵进行输送。箱体材质为双层不锈钢可以耐腐蚀。

试样环境箱

试验环境箱材质为不锈钢，盖为有机玻璃，在工作中可以观察 试验情况；内部管路方便拆卸。

气源（外接气体流量计）

空压机排气量0.8立方/分钟，压力0.7MPa，带储气罐0.3 立方/8 公斤，接电380V、50HZ 可用.

试验机工作条件

试验机在下列条件下正常工作：

a)在室温１０℃-３５℃的范围内；

b)相对湿度不大于80％的环境中；

c)周围无震动，无腐蚀性介质和无强电磁干扰的环境中；

d)电源电压的波动范围应不超过额定电压的±10％,频率的波动不应超过额定频率的2%；

e)在稳固的基础上正确安装,水平度为0.2/1000。
