技术参数
WDW-GW50高温微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

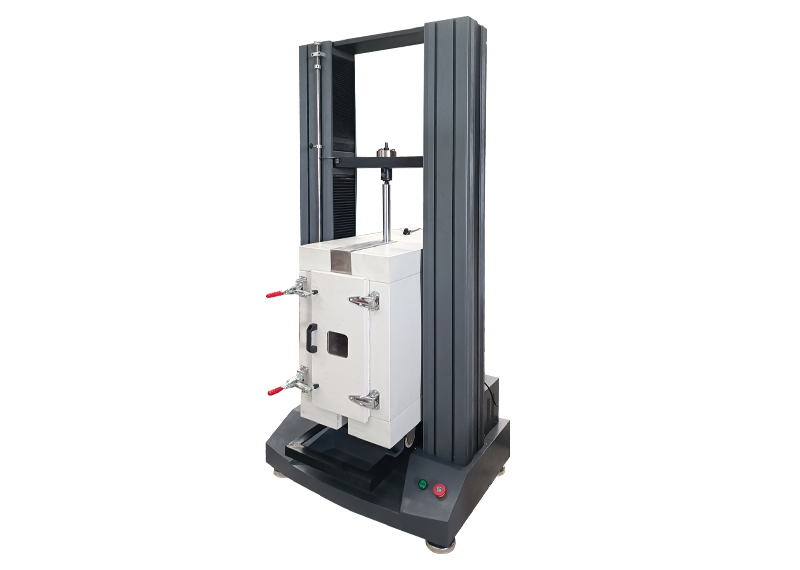

| WDW-GW50高温微机控制电子万能试验机 | ||||||
| 最大试验力 | 50KN（可根据实际试样选配传感器） | |||||
| 试验力测量范围 | 最大试验力的0.4%--100% | |||||
| 试验力示值精度 | 优于示值0.5级 | |||||
| 试验力分辨力 | 1/500000(全程不分档或等效6档) | |||||
| 横梁位移测量精度 | 分辨率高于0.0025mm | |||||
| 变形测量精度 | ±0.5%（在0.2—10mm范围内） | |||||
| 试验速度范围 | 0.01—500mm/min,无级调速 | |||||
| 速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||
| 恒力、恒变形、恒位移 | 控制范围: 0.2%-100%FS | |||||
| 恒力、恒变形、恒位移 | 控制精度:设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | |||||
| 变形速率控制精度 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 | |||||
| 试验空间 | 拉伸空间：300mm（可定制） 试验宽度：300mm（可定制） | |||||
| 夹具形式 | 楔形夹具体 : 平钳口（0-7mm；7-14mm；14-21mm==标配夹具0-7mm） 圆钳口（圆钳口：φ4-φ9mm, φ9-φ14mm,φ14-φ21mm==标配夹具φ4-φ9mm） （可根据实际试样情况定制尺寸） | |||||
| 整机电源 | 单相,220V±10%,50Hz | |||||
| 工作环境 | 室温—35℃,相对湿度不超过80% | |||||
| 主机形式 | 门式结构 | |||||
| 主机尺寸 | 800*600*1850mm | |||||
| 重量 | 500Kg | |||||
试验箱技术性能
该试验炉广泛用于各种液压万能试验机、电子万能试验机及各种动态试验机。完成金属、非金属及建材行业的材料试验。该试验电阻炉采用上中下
三段式电阻丝加热，三段电阻丝分别由相应的三只0.2级温度控制器对其进行加温控制，采用国际先进的模糊控制算法控温，自试验升温至试验结束全过程不会出现温度超调现象。实现均热带内温度均匀。若单独选购试验电阻炉，我公司可以根据用户的试验机主机设计高温拉杆。高温水冷拉杆连接试样处的连接尺寸既可以按照国标制造，也可以按照用户提供的特殊试样制造。我公司还配有适用于该试验电阻炉的双路测量差动变压器式高温引伸计（可另选）。试验电炉及引伸计均可与计算机进行通讯。
用于陶瓷、橡胶、塑料、金属材料在高低温环境下的短时拉伸、压缩、弯曲等力学性能检测试验。可与电子万能试验机、电液伺服万能试验机配合使用。满足GB/T4338《金属材料高温拉伸试验方法》、GB/T10592《高低温试验箱技件》的要求。
| 工作温度：室温~ 400℃ | 温度波度：±2℃（±1℃）试样轴线有效范围内 |
| 炉膛内径约：300（L）×300（W）×900(H)（定制） | 保温层度：70mm |
| 功率：3kW |
主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
控制系统

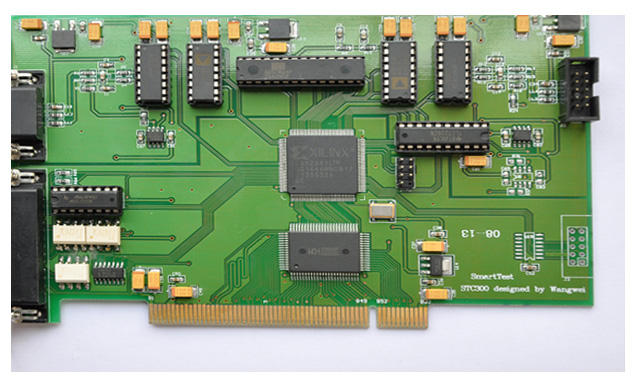

STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
控制软件
符合GB228-87、GB228-2002等三十多个国家标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
1. 计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线；
2. 保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能；
3. 对于负荷通道可实现自动标示，直观方便；
4. 批量试验可实现曲线的分层次显示，曲线自动跟随；
5. 该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码；
6. 监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示；7. 软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能；
8. 结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析；
9. 可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印；
10. 曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量；
11. 结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对；
12. 力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验；
13. 数据采样频率：可根据用户试验要求选择高速采样频率。
| 试验机主机 | 高精密伺服电机 | |||
| 高精度负荷传感器（轮辐式） | ||||
| 进口精密滚珠丝杠副 | ||||
| 减速系统（圆弧齿同步带传动） | ||||
| 全套附具包括 | 拉伸夹具*1套（带两套钳口） （可根据用户需要配备其他附具如三点弯曲、四点弯曲、剪切、穿刺、绕线等） | |||
| 联想品牌计算机 | 8G内存，21英寸显示器，1T硬盘 | |||
| 技术资料 | 使用说明书、软件使用手册、合格证、装箱单 | |||
| STC300双通道程控放大器 分辨力1/500000 | ||||
| SMARTTEST专用控制软件 | ||||

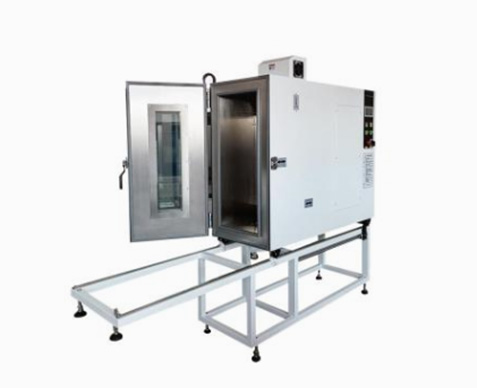

· 高温试验箱
| 压缩机数 1台 | 高低温环境试验箱 1套 |
| 高精度测温传感器（PT100） 1支 | 温度测量控制器系统 1套 |
高低温用上、下拉杆及连接头部分 1套 | 高温系统采用多组优质电阻丝进行加热 |
低温系统采用压缩机制冷方式（单机制冷或复式制冷） 1套 | 鳞片式多段冷却器 1套 |
| 试验箱冷/热风循环系统 1套 | 移动轨道支臂车系统 1套 |
· 根据试验需求选择夹具（支持定制）

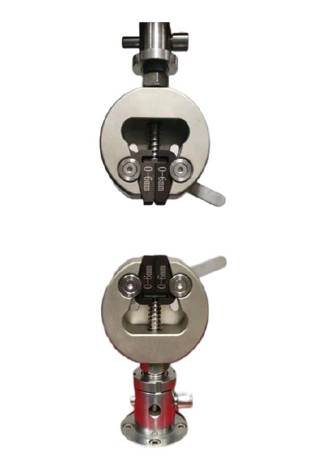

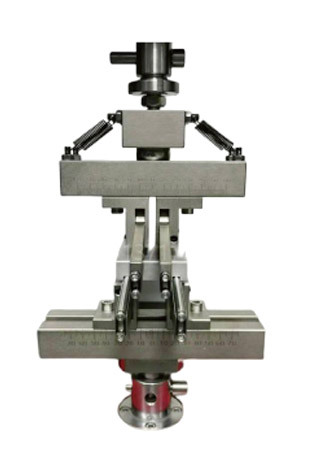

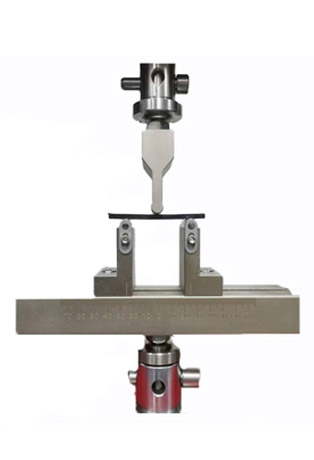

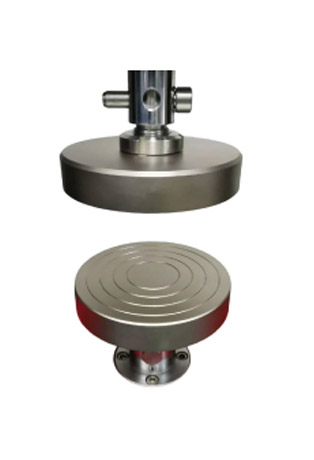

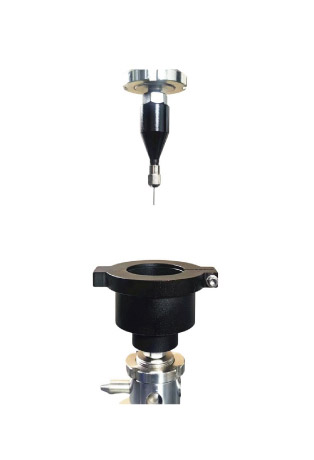

| 拉伸夹具 | 三点弯曲 | 四点弯曲 | 压缩夹具 | 穿刺夹具 | 90°剥离 | 可 任意定制工装 |
 |  |  |  |  |  | |

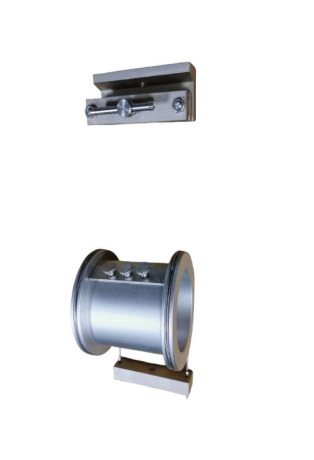

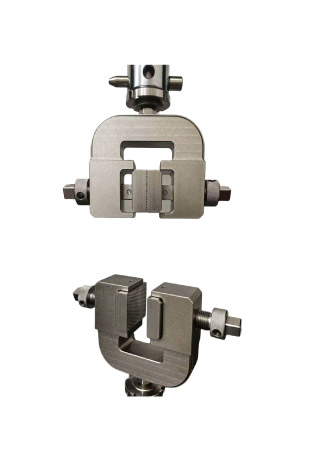

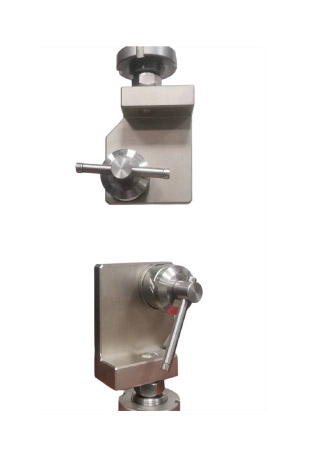

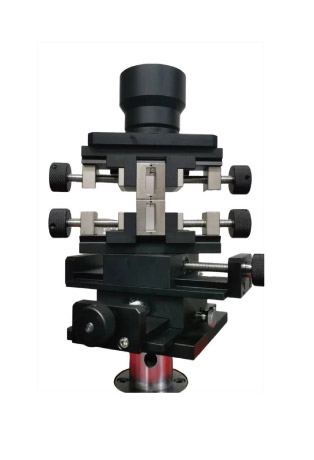

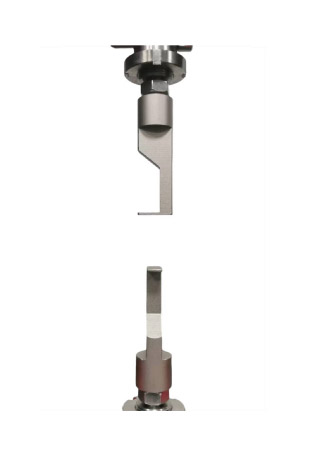

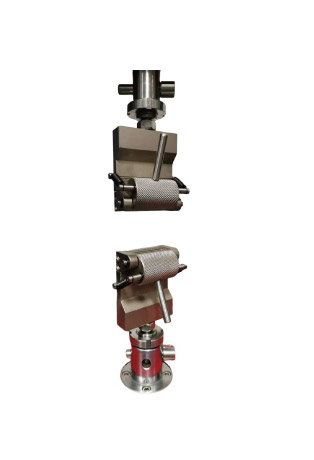

| 剪切夹具 | 偏心轮夹具 | 绕线夹具 | 撕裂夹具 | 滚筒剥离夹具 | 插拔力夹具 | |
 |  |  |  |  |  |
